PlantUML 是一个可以用简单的文本语言来描述 UML 图表（如类图、时序图、活动图等）的开源工具。它支持多种编程语言的代码嵌入，可以从代码中的注释生成图表，也可以直接在文本描述中引用代码片段。生成的图表可以以多种格式输出，如 PNG、SVG 等。
在软件开发过程中，用于快速创建和共享软件设计的可视化表示。例如，开发团队可以使用 PlantUML 来描述系统的类结构、对象之间的交互流程等，方便团队成员之间的沟通和理解。同时，它也可以用于文档生成，将图表直接嵌入到技术文档中，提高文档的可读性和可理解性。
一、支持的图表类型

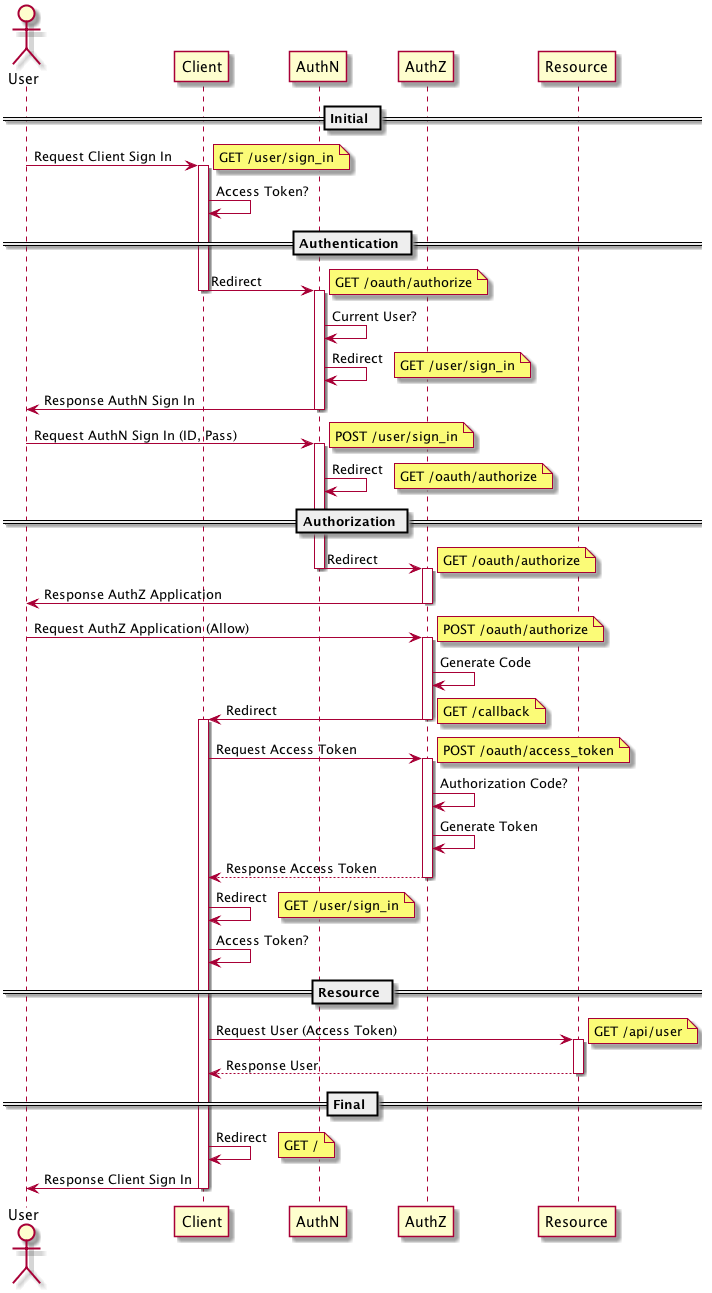

1. 时序图（Sequence Diagram）：用于描述对象之间随着时间的交互顺序。可以清晰地展示消息的发送和接收顺序，以及对象的生命周期。
- 示例：
```plantuml
@startuml
participant Alice
participant Bob
Alice -> Bob: Hello
Bob -> Alice: Hi!
@enduml
```
- 生成的图表会显示 Alice 和 Bob 两个对象之间的消息交互。
2. 用例图（Use Case Diagram）：用于描述系统的功能需求和用户与系统的交互。可以展示参与者、用例以及它们之间的关系。
- 示例：
```plantuml
@startuml
actor User
usecase Login
usecase Register
User -> Login: Access system
User -> Register: Create account
@enduml
```
- 这个例子展示了用户（User）与登录（Login）和注册（Register）用例之间的关系。
3. 类图（Class Diagram）：用于描述系统中的类、类的属性和方法，以及类之间的关系。
- 示例：
```plantuml
@startuml
class Animal {
+ eat()
}
class Dog extends Animal {
+ bark()
}
@enduml
```
- 这里展示了一个简单的类继承关系，Dog 类继承自 Animal 类。
4. 活动图（Activity Diagram）：用于描述系统中的业务流程和活动的执行顺序。
- 示例：
```plantuml
@startuml
start
:Do something;
if (Condition?) then (yes)
:Do another thing;
else (no)
:Do something else;
endif
stop
@enduml
```
- 这个活动图展示了根据条件执行不同活动的流程。
二、优势
1. 简洁易读：使用文本描述来生成图表，相比于使用复杂的图形编辑工具，更加简洁易读。代码可以使用版本控制工具进行管理，方便团队协作。
2. 跨平台：PlantUML 可以在不同的操作系统上运行，只需要安装相应的软件或使用在线工具即可生成图表。
3. 可扩展性：可以通过自定义插件和模板来扩展 PlantUML 的功能，满足不同的需求。
4. 与代码集成：可以将 PlantUML 生成的图表嵌入到代码文档中，方便开发人员理解代码结构和流程。
三、不足
PlantUML 虽然有很多优点，但也存在一些缺点：
1. 对于不熟悉 UML 或特定语法的人来说，学习使用 PlantUML 可能需要一定的时间。需要掌握各种图表的特定语法规则和结构，这可能会让初学者感到困惑。
2. 不同类型的图表有不同的语法要求，记忆和熟练运用这些语法可能需要花费一些精力。
3. 虽然 PlantUML 可以生成多种类型的图表，但在某些复杂的场景下，可能无法满足所有的需求。例如，对于非常大型和复杂的系统，可能难以用 PlantUML 清晰地表示所有的关系和细节。
4. 在一些特定的领域或行业，可能需要更专业的图表工具来满足特定的标准和要求。
5. 生成的图表在美观程度上可能不如一些专业的图形设计工具。虽然可以调整一些基本的样式，但在色彩、布局等方面的灵活性相对有限。
6. 对于一些对图表外观要求较高的用户，可能需要花费额外的时间来调整和美化生成的图表。
7. 在与某些特定的开发环境或工具集成时，可能会出现兼容性问题。不同的版本和配置可能需要进行额外的调整和设置才能正常使用 PlantUML。
8. 与一些不常见的或特定的软件系统集成时，可能需要寻找特定的插件或解决方案，增加了使用的复杂性。
四、使用方法
1. 安装：可以选择安装 PlantUML 的桌面软件，或者使用在线工具。一些集成开发环境（如 IntelliJ IDEA、Eclipse 等）也提供了 PlantUML 的插件。
2. 编写代码：使用特定的语法编写描述图表的代码。可以参考 PlantUML 的官方文档了解各种图表的语法规则。
3. 生成图表：使用安装的软件、在线工具或集成开发环境中的插件来生成图表。可以选择不同的输出格式，如 PNG、SVG 等。
总之，PlantUML 是一个强大的工具，可以帮助开发人员快速生成各种代码图表，提高代码的可读性和可维护性。
