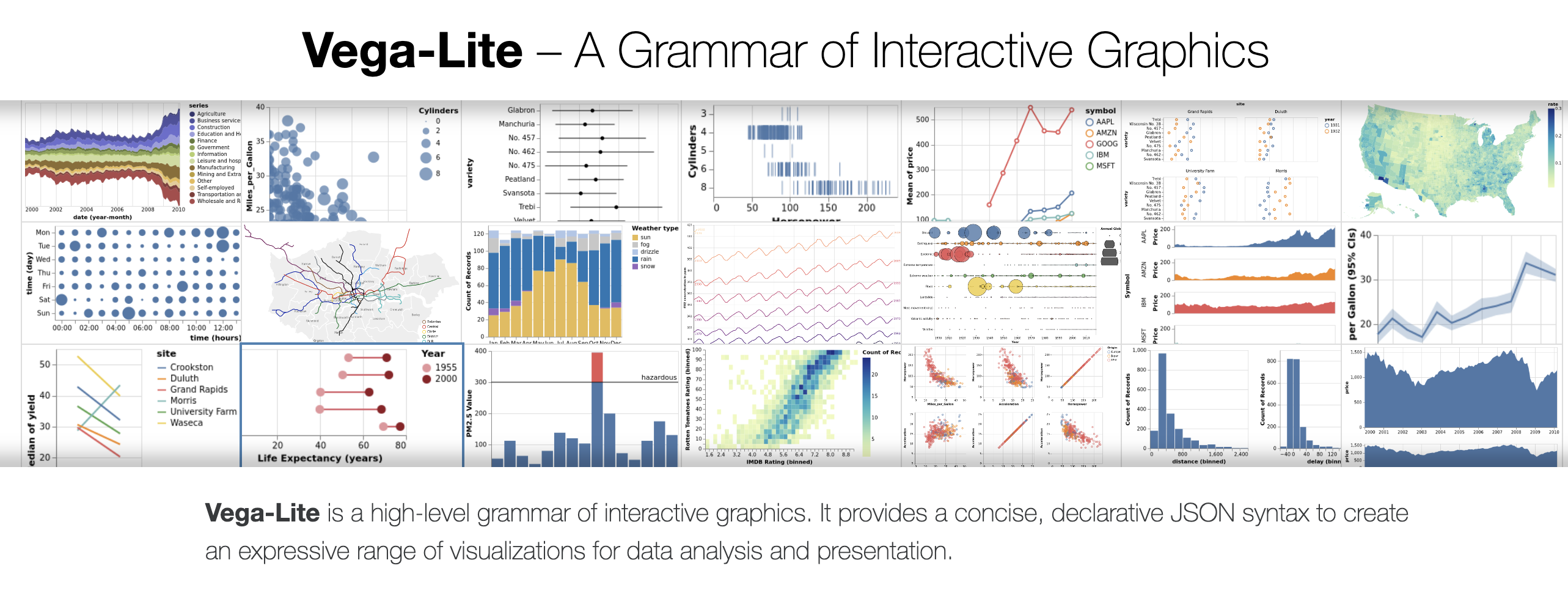

VegaLite 是一种用于数据可视化的语法和工具。VegaLite是基于Vega可视化语法的一种高层次、简洁的可视化规范。它提供了一种声明式的方式来描述数据可视化，让用户能够通过简单的JSON格式或特定的编程语言接口来定义可视化的各个方面，如图形类型、数据映射、视觉编码等，而无需详细了解底层的绘图细节和复杂的交互逻辑。
项目地址：https://github.com/vega/vega-lite
一、Vega概念
Vega可视化语法是一种用于创建和描述交互式数据可视化的语言规范。Vega本质上是一种基于JSON的声明式可视化语法。它允许用户通过一种结构化的文本格式来定义可视化的各个方面，包括数据的来源、如何将数据映射到视觉元素、可视化的类型和布局，以及交互行为等，而无需详细编写底层的图形绘制代码。这种声明式的方式使得用户可以更专注于想要呈现的数据和可视化效果，而不是具体的实现细节。核心要素如下：
1.数据（Data）：Vega允许用户指定各种数据源，如CSV文件、JSON数据、JavaScript数组等。可以对数据进行预处理操作，如过滤、转换、聚合等，以满足可视化的需求。
2.视觉映射（Visual Encodings）：这是Vega的核心部分，它定义了如何将数据属性映射到可视化的视觉元素上。例如，数据中的数值可以映射到图形的位置、大小、颜色、形状等属性上，从而将抽象的数据以直观的视觉形式呈现出来。
3.图形（Marks）：Vega支持多种基本图形类型，如点（Point）、线（Line）、矩形（Rect）、圆形（Circle）等，这些图形是构成可视化的基本元素。用户可以根据数据和可视化需求选择合适的图形，并对其进行样式设置和组合，以创建各种复杂的可视化图表。
4.布局（Layout）：Vega提供了布局系统，用于控制可视化元素在空间中的排列方式。可以实现水平或垂直排列、网格布局、树形布局等多种布局方式，使可视化更加整洁、美观和易于理解。
5.交互（Interactivity）：Vega支持丰富的交互功能，用户可以定义各种交互行为，如鼠标悬停时显示数据详情、点击选择数据点、缩放和平移图表等。通过这些交互操作，用户能够与可视化进行动态交互，深入探索数据。
用户按照Vega语法的规范编写一个描述可视化的JSON对象，其中包含了上述的各个核心要素的定义。然后，Vega的解析器会读取这个JSON对象，并将其转换为计算机能够理解的内部表示形式。接着，Vega会根据用户定义的数据、视觉映射、图形等信息，使用底层的图形渲染引擎（如SVG、Canvas等）在浏览器或其他显示环境中绘制出相应的可视化图形。当用户与可视化进行交互时，Vega会捕获用户的操作事件，并根据预先定义的交互逻辑对可视化进行更新和变化，实现动态的交互效果。
Vega与D3.js等底层可视化库有密切的关系，它实际上是在D3.js等技术的基础上进行了高层次的抽象和封装，使得用户无需掌握复杂的D3.js编程技巧就能创建强大的可视化。同时，Vega也是VegaLite的基础，VegaLite是基于Vega的一种更简洁、更高级的可视化语法，它在Vega的基础上进一步简化了用户操作，提供了更便捷的方式来创建常见的数据可视化图表。
二、语法举例
Vega可视化语法主要通过JSON格式来表示，其基本结构通常包含以下几个主要部分：
1.数据（data）
用于定义可视化所需的数据来源和相关属性，例如：
```json
{
\"data\": [
{
\"name\": \"table\",
\"url\": \"data.csv\",
\"format\": {
\"type\": \"csv\"
}
}
]
}
```
上述代码表示从名为\"data.csv\"的文件中读取数据，数据格式为CSV，并且将其命名为\"table\"。
2.比例尺（scales）
用于定义数据到视觉元素的映射关系，比如将数据中的数值映射到图形的位置、颜色等视觉通道上，示例如下：
```json
{
\"scales\": [
{
\"name\": \"xScale\",
\"type\": \"linear\",
\"domain\": [0, 100],
\"range\": [0, 500]
}
]
}
```
这定义了一个名为\"xScale\"的线性比例尺，将数据范围[0, 100]映射到图形的位置范围[0, 500]。
3.轴（axes）
用于配置坐标轴的属性，如轴的标签、刻度等，例如：
```json
{
\"axes\": [
{
\"scale\": \"xScale\",
\"orient\": \"bottom\",
\"title\": \"X Axis\"
}
]
}
```
此代码定义了一个基于\"xScale\"比例尺的坐标轴，位于底部，标题为\"X Axis\"。
4.图形（marks）
用于描述要绘制的图形元素，如点、线、矩形等，以及它们的属性和数据绑定关系，像这样：
```json
{
\"marks\": [
{
\"type\": \"circle\",
\"from\": {
\"data\": \"table\"
},
\"properties\": {
\"enter\": {
\"x\": {
\"scale\": \"xScale\",
\"field\": \"xValue\"
},
\"y\": {
\"scale\": \"yScale\",
\"field\": \"yValue\"
},
\"fill\": {
\"value\": \"steelblue\"
}
}
}
}
]
}
```
这表示要绘制一个圆形图形，数据来源于名为\"table\"的数据，x坐标根据\"xScale\"比例尺和数据中的\"xValue\"字段确定，y坐标同理，填充颜色为\"steelblue\"。
5.图例（legends）
用于配置图例的显示和属性，例如：
```json
{
\"legends\": [
{
\"fill\": \"colorScale\",
\"title\": \"Color Legend\"
}
]
}
```
这定义了一个与颜色比例尺\"colorScale\"相关的图例，标题为\"Color Legend\"。
6.交互（interactions）
用于定义可视化的交互行为，如点击、悬停等，示例如下：
```json
{
\"interactions\": [
{
\"name\": \"click\",
\"type\": \"click\",
\"mark\": \"circle\",
\"actions\": [
{
\"name\": \"highlight\",
\"style\": \"highlighted\"
}
]
}
]
}
```
表示当点击圆形图形时，触发名为\"highlight\"的操作，应用\"highlighted\"样式。
三、技术原理
VegaLite作为一种数据可视化语法工具，其技术原理主要体现在数据处理、视觉映射、图形生成、交互实现等几个关键方面：
1.数据处理与转换
- 数据输入与解析：VegaLite能够接受多种格式的数据输入，如CSV、JSON等。它会对输入的数据进行解析，将其转换为内部可处理的格式，以便后续操作。
- 数据转换操作：支持对数据进行各种转换操作，包括过滤、分组、聚合、排序等。例如，用户可以根据特定条件过滤出感兴趣的数据子集，或者对数据进行分组并计算每组的统计量，如平均值、总和等。这些转换操作有助于对原始数据进行预处理，使其更适合可视化展示。
2.视觉映射原理
- 通道映射：VegaLite将数据的各个维度映射到不同的视觉通道，如位置、颜色、大小、形状等。例如，将数据中的数值变量映射到图形的x轴或y轴位置，以确定图形元素在坐标系中的位置；将分类变量映射到颜色通道，使不同类别的数据具有不同的颜色，从而实现数据的视觉编码，让用户能够通过视觉直观地理解数据之间的关系和特征。
- 比例尺函数：为了将数据值合理地映射到视觉通道的取值范围，VegaLite使用比例尺函数。例如，线性比例尺可以将数据的数值范围均匀地映射到图形的位置或大小范围；序数比例尺则用于将分类数据映射到离散的视觉元素，如不同的颜色或形状。通过合适的比例尺函数，能够确保数据在可视化中的呈现具有准确性和可读性。
3.图形生成与渲染
- 图形元素构建：基于用户定义的可视化类型（如柱状图、折线图、散点图等）和数据的视觉映射，VegaLite会构建相应的图形元素。这些图形元素是构成可视化图表的基本单元，如柱状图中的矩形、折线图中的线段、散点图中的点等。每个图形元素都具有特定的属性，如位置、大小、颜色等，这些属性根据数据的映射和用户的配置进行设置。
- 渲染引擎集成：VegaLite借助底层的渲染引擎来将图形元素绘制到屏幕上，常见的渲染引擎包括SVG（可缩放矢量图形）和Canvas。SVG适用于创建具有清晰线条和形状的矢量图形，支持交互和动态更新；Canvas则更适合用于绘制高性能的位图图形，特别是在处理大量数据点或需要复杂图形绘制的情况下。VegaLite会根据具体的需求和环境选择合适的渲染引擎，并将图形元素的绘制任务交给相应的引擎来完成。
4.交互逻辑实现
- 事件绑定：VegaLite允许用户为可视化元素绑定各种交互事件，如鼠标点击、悬停、拖动、缩放等。当用户在可视化界面上执行这些操作时，相应的事件会被触发。
- 交互行为定义：通过定义交互行为，VegaLite可以响应用户触发的事件，实现各种交互效果。例如，当用户点击某个数据点时，可以显示该数据点的详细信息；当用户缩放图表时，VegaLite会根据缩放操作重新计算数据的视觉映射和图形绘制，以确保可视化在不同缩放级别下都能正确显示。
5.分层与组合原理
- 图层概念：VegaLite支持将多个可视化元素或图表组合在一个视图中，形成分层的可视化效果。每个图层可以包含独立的数据、视觉映射和图形元素，通过将不同图层叠加或组合，可以创建出更复杂、更丰富的可视化图表。
- 图层组合方式：用户可以通过设置图层的顺序、透明度、混合模式等属性来控制图层之间的组合效果。例如，将一个折线图图层和一个散点图图层组合在一起，可以同时展示数据的趋势和具体数据点的分布情况，为用户提供更全面的数据视角。
四、应用场景
1.数据分析与探索
- 探索性数据分析：数据分析师在拿到大量原始数据时，可使用VegaLite快速生成各种图表，如散点图、箱线图等，直观查看数据的分布、异常值等情况，帮助发现数据中的潜在规律和问题，为后续深入分析提供方向。
- 数据对比分析：通过柱状图、折线图等图表类型，VegaLite能清晰展示不同数据组之间的差异和趋势，方便分析师对比不同产品的销售数据、不同地区的市场表现等，从而找出优势和不足，为决策提供依据。
- 相关性分析：利用散点图矩阵等可视化方式，VegaLite可以帮助分析人员直观判断多个变量之间的相关性，例如分析用户年龄与消费金额、购买频率之间的关系，为精准营销和产品定位提供数据支持。
2.商业智能与决策支持
- 业务指标监控：在企业的业务运营中，VegaLite可用于实时展示关键业务指标（KPI），如销售额、利润率、客户增长率等，以仪表盘的形式呈现给管理层，方便他们随时了解业务动态，及时发现问题并做出决策。
- 市场趋势预测：基于历史数据，使用VegaLite创建趋势图、预测模型可视化等，帮助企业预测市场趋势，提前做好资源配置、生产计划和市场策略调整。
- 投资决策分析：在金融领域，投资者可以使用VegaLite对股票价格、基金净值等数据进行可视化分析，结合技术分析和基本面分析，辅助做出投资决策。
3.学术研究与教育
- 科研数据展示：科研人员在各个领域的研究中，如物理学、生物学、社会学等，都可以利用VegaLite将实验数据、调查数据等进行可视化，以更直观的方式展示研究成果，便于同行之间的交流和理解。
- 教学辅助工具：在学校教育中，VegaLite可以作为教学工具，帮助教师将抽象的数据概念和统计知识以可视化的方式呈现给学生，使学生更容易理解和掌握，例如在数学、统计学、计算机科学等课程中，通过实际案例让学生动手进行数据可视化操作，提高他们的数据分析能力和实践能力。
- 学术论文配图：在撰写学术论文时，VegaLite能够生成高质量、符合学术规范的图表，用于展示研究数据和结果，增强论文的说服力和可读性。
4.媒体与信息传播
- 新闻数据可视化：媒体机构在报道新闻时，经常会涉及到各种数据，如选举结果、经济数据、社会热点事件的调查数据等，使用VegaLite可以将这些数据以生动有趣的可视化形式呈现给读者，使新闻内容更加直观易懂，吸引读者的注意力。
- 数据故事讲述：通过将数据与故事相结合，利用VegaLite制作一系列的可视化图表，以叙事的方式展示数据的变化和背后的意义，能够更好地传达信息，引发观众的情感共鸣，例如制作关于气候变化、人口增长等主题的数据故事，让公众更深刻地认识到这些问题的重要性。
5.产品设计与用户体验
- 用户行为分析：在产品设计和运营过程中，通过收集用户的行为数据，如用户的操作路径、使用频率、停留时间等，使用VegaLite进行可视化分析，可以帮助产品团队了解用户的使用习惯和需求，发现产品存在的问题，从而优化产品设计和用户体验。
- 产品功能展示：在产品的宣传和推广中，VegaLite可以用于制作产品功能的可视化演示，以直观的方式向用户展示产品的特点和优势，帮助用户更好地理解和接受产品。
