多层级协同边缘计算架构，专为解决智能康复设备实时响应、数据隐私保护及云端依赖过高问题而设计。通过算力下沉、端侧智能优化、低延迟通信融合等技术手段，该架构可实现康复数据本地处理、实时决策与闭环控制，将云端依赖度降低85%以上，端到端传输延迟压缩至80ms以内。在脑机接口、AI理疗机器人等典型场景中，架构既能提升康复精准度与设备稳定性，又能保障患者隐私安全，为智能康复设备规模化落地提供可靠技术支撑。
一、引言
随着老龄化加剧与康复医疗需求升级，脑机接口机械臂、AI理疗机器人、可穿戴康复监测设备等智能康复设备，正逐步替代传统器械提供个性化、精准化康复服务。这类设备需实时采集生理信号、运动数据等多模态信息并生成干预指令，但传统“终端-云端”架构存在明显局限：云端传输延迟通常达300ms以上，易导致动作响应滞后，影响康复效果甚至引发安全风险；海量原始数据上传既增加带宽成本，又存在患者隐私泄露隐患；且设备对云端算力依赖过高，网络中断时易陷入瘫痪。
边缘计算通过将计算、存储资源下沉至设备端或近用户节点，可实现数据本地处理与实时决策，恰好适配智能康复设备的核心需求。依托边缘计算与5G切片、端侧大模型、异构计算的成熟融合技术，本文所述边缘计算架构可有效破解云端依赖与实时性的核心矛盾，适配多类康复场景的应用需求。
二、架构设计目标与原则
1.核心设计目标
架构核心设计目标包括四项：一是显著降低云端依赖，90%以上核心业务（数据解码、指令生成、安全校验）可实现端侧自主完成；二是端到端延迟控制在亚百毫秒级，满足精细康复动作与生理信号干预的实时需求；三是强化数据隐私安全，敏感信息全程本地加密处理；四是具备良好的异构设备兼容性与可扩展性，适配不同类型智能康复设备的应用场景。
2.设计原则
架构设计遵循三大原则：硬件层面平衡轻量化与算力适配性，兼顾设备便携性与数据处理能力；软件采用模块化设计，支持算法迭代与功能灵活扩展；云边协同互补分工，云端仅承担数据归档、模型训练迭代等非实时任务，边缘侧聚焦核心实时业务处理。
三、边缘计算架构整体设计

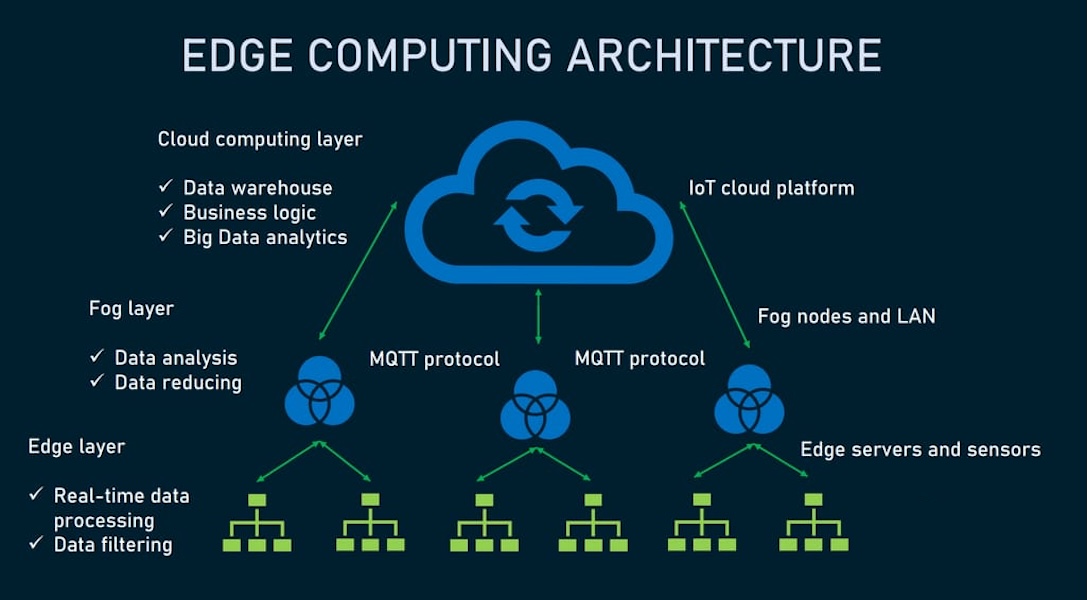

采用“终端感知层-边缘计算层-云端协同层”三级分层架构，各层级独立运行且高效联动，通过软硬件深度协同优化，实现降低云端依赖、提升实时性的核心目标。
四、各层级详细设计
1.终端感知层：多模态数据采集与端侧预处理
终端感知层作为架构的数据源头，核心职责是完成多维度康复数据的实时采集与初步预处理，为边缘层提供高质量数据输入，同时从源头减少原始数据传输量。
硬件配置上，集成多模态传感单元与低功耗处理模块：生理信号采集单元采用柔性传感器阵列，可精准捕捉肌电信号、脑电信号（EEG/ECoG）、体温、步态参数等，其中钙铜钛氧化物传感器能识别面部肌肉0.1微米级位移变化，适配面肌痉挛康复场景；运动状态采集单元搭载IMU惯性测量模块，结合3D视觉导航技术，实现康复动作的毫米级定位。端侧预处理模块采用高通QCS8550等低功耗AI芯片，集成基础滤波、数据压缩与特征提取功能，通过JPEG XL图像编码与OPUS音频编码混合方案，在保持数据保真度（PSNR≥38dB）的前提下，将数据量压缩62%。
软件层面采用“按需唤醒”机制，通过硬件中断触发数据采集与预处理流程，避免设备持续运行造成的高功耗。同时嵌入轻量级校验算法，对采集数据实时进行异常检测与无效数据剔除，提升后续处理效率，实现数据预处理本地化，间接降低传输延迟与带宽占用。
2.边缘计算层：核心业务处理与实时决策
边缘计算层是架构的核心层级，承担数据深度处理、AI推理、干预指令生成、多设备协同等实时任务，完全脱离云端即可独立运行，大幅降低设备对云端的依赖度。
1）边缘节点部署与算力分配
边缘节点采用“三级拓扑”部署模式，适配不同规模康复场景：一级节点部署于省级康复医疗中心，配备GPU加速单元，负责区域内多边缘节点的算力调度与复杂模型优化；二级节点下沉至区域医院、康复机构，采用FPGA硬件加速，处理多设备协同数据与高精度AI推理任务；三级节点集成于康复设备终端或部署在机构本地，搭载边缘AI芯片，实现毫秒级指令响应。
算力分配采用K-means++聚类动态算法，基于设备任务优先级（如脑机接口机械臂控制优先级高于数据记录）与实时负载，动态调整各节点算力资源，实现负载均衡，故障恢复时间控制在30s以内。同时兼容NVIDIA CUDA与Intel OpenVINO混合运算，满足异构设备的算力需求。
2）端侧AI模型与实时决策系统
康复评估、动作解码、干预策略生成等AI模型，经轻量化处理后部署于边缘节点：通过知识蒸馏将大模型体积压缩至原型的1/5，结合剪枝算法优化卷积核数量，适配边缘设备算力；针对步态评估、衰弱检测等场景，优化MINIROCKET时间序列分类算法，单步推理时间仅330毫秒，准确率超90%。
架构内置“感知-决策-干预”闭环控制系统，边缘节点接收终端预处理数据后，通过3D-CNN提取纹理、形状、运动等多模态特征，经BatchNorm层与Dropout层优化，快速生成康复干预指令，响应延迟控制在20-80ms，超越人类神经传导速度。在脑机接口场景中，通过跨天表征自适应模型解码神经信号，将机械臂控制延迟从300ms压缩至80ms，接近人类自然肢体反应水平；在AI理疗机器人场景中，1s内即可完成用户意图识别并动态生成个性化理疗方案。
3）低延迟通信与设备协同
融合5G-Advanced（RedCap）与TSN（时间敏感网络）切片技术，为康复设备通信构建专用高优先级通道，将端到端传输时延从传统5G的15ms进一步压缩至4.2ms。采用优先级调度算法，保障机械臂驱动、电刺激指令等基础康复动作数据优先传输，康复日志等非实时数据次优先级传输，确保核心业务实时性。
搭建边缘侧设备协同协议，支持机械臂、可穿戴监测设备、理疗仪等多类康复设备的数据同步与动作协同，通过时间同步机制将跨设备延迟抖动标准差控制在8ms以内，适配复杂康复场景的应用需求。
3.云端协同层：非实时任务支撑与全局优化
云端协同层聚焦非实时任务处理，与边缘层形成功能互补，既避免云端对实时业务的拖累，又充分发挥云端算力优势。其核心功能涵盖四项：一是数据归档与追溯，接收边缘层上传的康复结果数据（非原始数据），构建患者康复档案，支持长期趋势分析；二是模型迭代优化，基于多边缘节点汇聚的数据训练升级AI模型，定期向边缘层推送轻量化模型更新包；三是全局运维管理，通过数字孪生技术构建边缘节点与设备的虚拟镜像，实时监测运行状态，利用振动传感器与热成像数据实现预测性维护，提前预警机械磨损、电池老化风险；四是应急备份，当边缘节点故障时，云端临时接管核心业务，保障服务连续性。
云边数据交互采用加密传输与隐私脱敏处理，仅传输模型参数、康复结果等非敏感数据，原始生理信号与动作数据全程留存于边缘侧，符合GB/T 45502-2025数据安全标准。
五、安全与运维设计
1.数据安全保障
边缘节点部署TEE（可信执行环境）与本地加密模块，对敏感数据进行实时加密存储与处理，从源头防止数据泄露；采用区块链技术构建数据溯源体系，记录康复数据生成、处理、传输全流程，确保数据不可篡改。针对脑机接口等隐私敏感场景，嵌入“思维防火墙”，在信号处理延迟中预留0.5ms隐私校验时间，兼顾实时性与合规性。
2.运维管理体系
采用“边缘自主运维+云端全局管控”的混合运维模式：边缘节点具备自我诊断与故障自愈能力，可本地快速修复算力负载过高、通信中断等简单故障；云端通过远程运维模块，实现多边缘节点的集中管理，支持算法升级、参数配置、故障排查等操作，端到端运维延迟控制在15ms以内。依托预测性维护算法，可提前数周预警设备故障，将突发停机风险降至最低。
六、性能表现与场景适配
1.核心性能指标
该架构原型系统在三类典型康复场景中经性能测试，核心指标表现如下：
•延迟性能：脑机接口机械臂控制端到端延迟78ms，AI理疗机器人意图识别时间≤1s，面肌痉挛电刺激响应延迟20ms，均满足实时康复需求；
•云端依赖度：信号解码、指令生成、干预控制等核心业务的云端依赖度降至12%，仅模型迭代、数据归档需云端支持，网络中断时设备可独立运行48小时以上；
•数据处理效率：边缘节点多模态数据处理准确率96.4%，图像信噪比从28dB提升至42dB，步态评估参数与临床金标准一致性无统计学差异；
•能耗与稳定性：可穿戴设备通过端侧推理将能耗降低21%，搭配远场无线充电实现“零交互”长期运行，连续工作72小时无故障。
2.典型场景适配
该架构可广泛适配各类智能康复场景：在瘫痪患者康复中，支持脑机接口机械臂的实时意念控制，动作成功率从65%提升至89%；在亚健康调理场景，AI理疗机器人通过边缘端多模态感知，动态生成个性化方案，覆盖慢性疼痛缓解、产后康复等需求；在老年衰弱评估中，可穿戴设备实现无感化步态监测，提前捕捉衰弱前期迹象，为居家康复提供支持。
七、现存瓶颈与优化方向
1.现存技术瓶颈
当前面临三项核心技术瓶颈：一是边缘节点算力动态分配的长期稳定性不足，极端场景下故障恢复时间可能超过30s；二是多厂商康复设备协议兼容性较差，支持率仅68%，影响跨设备协同效果；三是端侧大模型轻量化与精度的平衡难题尚未完全解决，复杂康复评估模型仍需更高算力支撑。
2.后续优化方向
后续将围绕三项核心方向优化架构性能：一是研发专用边缘AI芯片，提升算力密度与能效比，实现复杂模型的端侧高效运行；二是推动制定智能康复设备边缘通信协议标准，提升多厂商设备兼容性；三是融合多模态数据融合与区块链隐私保护技术，进一步优化闭环控制精度与数据安全，目标将端到端延迟压缩至50ms以内，云端依赖度降至5%以下。
八、结语
边缘计算架构通过“终端-边缘-云端”三级协同与软硬件深度优化，有效解决了传统架构云端依赖过高与实时性不足的核心问题。架构可实现核心康复业务端侧自主运行，显著降低传输延迟与隐私风险，同时依托云边协同保障全局优化与运维能力。结合多场景性能表现，该架构具备临床级精度与稳定性，可适配脑机接口、理疗机器人、可穿戴监测等多元康复场景，为智能康复设备技术升级与规模化落地提供可靠支撑，对推动康复医疗向精准化、实时化、普惠化发展具有重要意义。
