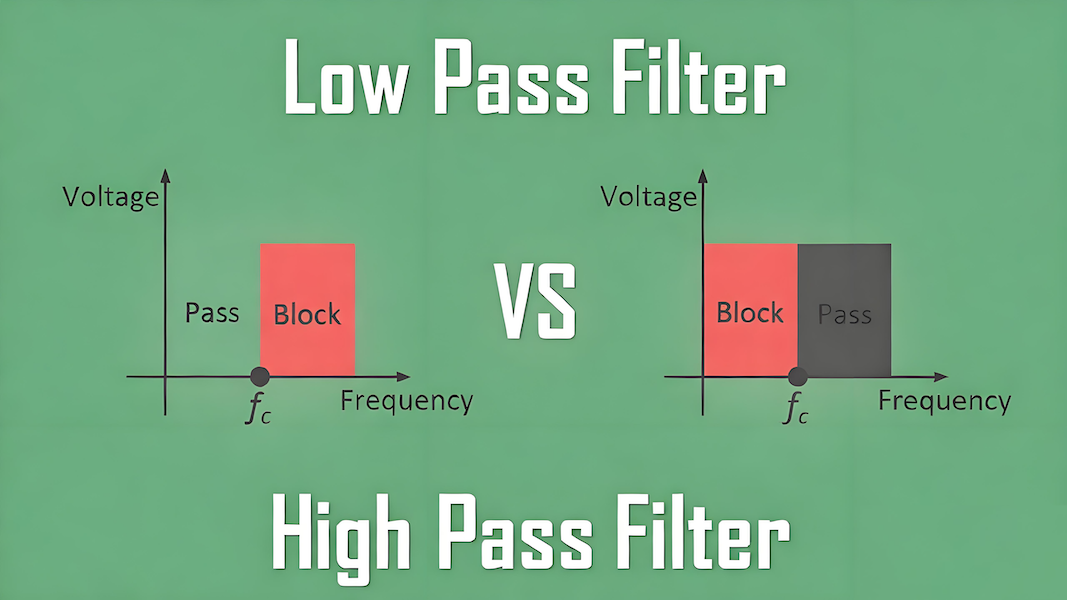

在信号处理、电子电路及通信系统中，低通滤波器（LPF）和高通滤波器（HPF）是两种最基础且应用广泛的滤波装置。它们的核心功能都是“筛选”信号——根据频率的高低决定信号的“通过”或“阻隔”，但筛选的方向完全相反。
一、核心定义
滤波器的命名直接反映了其功能本质，两者的核心区别从定义上即可直观体现：
•低通滤波器（Low-Pass Filter, LPF）：允许低于某一特定频率（称为“截止频率”）的低频信号通过，同时显著衰减或阻隔高于该频率的高频信号。形象地说，它是“放行低频，拦截高频”的“守门人”。
•高通滤波器（High-Pass Filter, HPF）：与低通滤波器功能相反，允许高于截止频率的高频信号通过，而衰减或阻隔低于该频率的低频信号，即“放行高频，拦截低频”。
两者的本质都是利用电容、电感、电阻等元件的频率特性，对不同频率的信号产生不同的阻抗，从而实现信号的选择性传输。
二、工作原理
电容和电感是构成滤波电路的核心元件，它们对不同频率信号的阻抗变化规律完全相反，这正是低通与高通滤波器工作原理的核心依据。
1.核心元件的频率特性
•电容（C）：对低频信号阻抗大，对高频信号阻抗小（可理解为“高频易通过，低频难通过”），具有“隔直通交、通高阻低”的特性。
•电感（L）：与电容相反，对低频信号阻抗小，对高频信号阻抗大（“低频易通过，高频难通过”），具有“通直阻交、通低阻高”的特性。
•电阻（R）：阻抗与信号频率无关，主要用于调节电路的衰减特性和截止频率。
2.典型电路的工作逻辑
最基础的滤波电路为RC电路（电阻+电容）或RL电路（电阻+电感），两者的电路结构差异直接决定了滤波类型：
•低通滤波器（以RC电路为例）：电容与负载电阻并联，输入信号通过串联电阻后接入并联结构。低频信号因电容阻抗大，大部分会通过负载电阻输出；高频信号因电容阻抗小，会被电容“旁路”到地，无法到达负载，从而实现“低通”效果。若采用RL电路，则电感与负载串联，高频信号被电感阻隔，低频信号顺利通过。
•高通滤波器（以RC电路为例）：电容与负载电阻串联，输入信号直接接入电容。低频信号因电容阻抗大，难以通过电容到达负载；高频信号因电容阻抗小，可顺利通过电容并经负载输出，实现“高通”效果。若采用RL电路，则电感与负载并联，低频信号被电感旁路，高频信号通过负载输出。
三、关键特性
频率响应是描述滤波器性能的核心指标，包括幅频特性（信号幅度随频率的变化）和相频特性（信号相位随频率的变化）。两者的幅频特性差异极为显著：
1.低通滤波器的幅频特性
•当信号频率远低于截止频率（f ≪ f₀）时，信号衰减极小（接近0dB），几乎完全通过，输出幅度接近输入幅度。
•当信号频率接近截止频率（f ≈ f₀）时，信号开始明显衰减，输出幅度降至输入幅度的1/√2（约-3dB），这个频率点也被称为“-3dB截止频率”或“半功率点”。
•当信号频率远高于截止频率（f ≫ f₀）时，信号衰减急剧增大，幅度随频率升高而快速下降。对于理想低通滤波器，高频信号会被完全阻隔，但实际滤波器中衰减是渐进的。
2.高通滤波器的幅频特性
•当信号频率远低于截止频率（f ≪ f₀）时，信号衰减极大，输出幅度接近0。
•当信号频率接近截止频率（f ≈ f₀）时，输出幅度同样降至输入幅度的1/√2（-3dB），与低通滤波器的截止频率定义一致。
•当信号频率远高于截止频率（f ≫ f₀）时，信号衰减极小，输出幅度接近输入幅度，实现高频信号的无失真传输。
3.共性参数：截止频率与阶数
截止频率（f₀）是两者共有的核心参数，其值由电路元件参数决定：RC低通/高通滤波器的截止频率f₀ = 1/(2πRC)，RL电路则为f₀ = R/(2πL)。此外，“阶数”也是重要指标，由滤波电路中电容、电感的组数决定，阶数越高，幅频特性的过渡带（从通带到阻带的频率范围）越陡峭，滤波效果越接近理想状态，但电路复杂度也更高。
四、核心差异对比
低通滤波器与高通滤波器在核心功能上呈现鲜明对立，低通滤波器以“通低频，阻高频”为核心作用，高通滤波器则相反，专注于“通高频，阻低频”。在核心元件特性的依赖上，两者均以电容和电感的频率特性为基础，但应用逻辑不同：低通滤波器主要依赖电感“通低阻高”与电容“通高阻低”的特性实现滤波；高通滤波器则是借助电容“通高阻低”与电感“通低阻高”的特性完成信号筛选。在截止频率表现方面，低通滤波器对低于截止频率f₀的信号呈现低衰减，对高于f₀的信号则进行高衰减；高通滤波器的衰减规律恰好相反，对低于f₀的信号衰减极大，对高于f₀的信号衰减较小。典型应用场景上，低通滤波器多用于信号去噪、电源滤波以及图像平滑等需求；高通滤波器则常见于信号耦合、去除低频干扰和图像锐化等场景。两者对直流信号的态度也截然不同，低通滤波器允许直流信号通过，因为直流信号频率为0时对应的阻抗较小；高通滤波器则会阻隔直流信号，此时直流信号对应的阻抗极大。
五、实际应用
两者的应用场景完全基于其信号筛选特性，在电子设备、通信、音频处理等领域随处可见：
1.低通滤波器的典型应用
•电源滤波：电子设备的电源中常存在高频噪声，通过低通滤波器可保留低频的直流或工频信号，滤除高频干扰，保证供电稳定。
•信号去噪：在传感器信号采集（如温度、压力传感器）中，有用信号多为低频，高频成分多为噪声，低通滤波可提取纯净信号。
•音频处理：在音响系统中，低通滤波器可将低频信号分离至低音炮，实现音质优化；在语音通信中，滤除高频噪声可提升语音清晰度。
•图像处理：对图像进行低通滤波可模糊细节、消除高频噪点，实现“平滑”效果，常用于图像降噪或预处理。
2.高通滤波器的典型应用
•信号耦合：在音频放大器、射频电路中，通过高通滤波器可阻隔直流成分，仅传递交流信号，避免直流对后级电路造成干扰或损坏。
•去除低频干扰：在地震波探测、心电信号采集等场景中，低频干扰（如地面振动、基线漂移）会影响信号分析，高通滤波可有效去除。
•音频与图像锐化：音频系统中，高通滤波器可增强高频细节（如人声中的齿音）；图像处理中，高通滤波可突出边缘和细节，实现“锐化”效果。
•通信系统：在射频接收电路中，高通滤波器可滤除低频干扰信号，仅保留高频的有用通信信号。
六、关联与拓展
低通与高通滤波器并非孤立存在，两者的组合可形成更复杂的滤波电路，满足多样化需求：
•带通滤波器（BPF）：由低通滤波器与高通滤波器串联组成，仅允许介于两者截止频率之间的信号通过，常用于无线电接收、频谱分析等场景。
•带阻滤波器（BEF）：由低通滤波器与高通滤波器并联组成，阻隔特定频率范围内的信号，保留其他频率信号，常用于消除电源50Hz/60Hz的工频干扰。
总结：低通与高通滤波器的核心差异在于“频率筛选方向”，其设计与应用均围绕电容、电感的频率特性展开。在实际工程中，需根据有用信号与干扰信号的频率分布，选择合适的滤波器类型及参数，以实现信号的高效提取与净化。
