在信号处理领域，陷波滤波（Notch Filter）作为一种具有特殊频率选择性的滤波技术，凭借其对特定频率信号的精准抑制能力，在电子电路、生物医学、音频处理等众多领域发挥着不可替代的作用。本文将从基本概念、工作原理、核心分类、典型应用、设计参数及发展趋势等方面，对陷波滤波进行全面系统的阐述。
一、什么是陷波滤波？

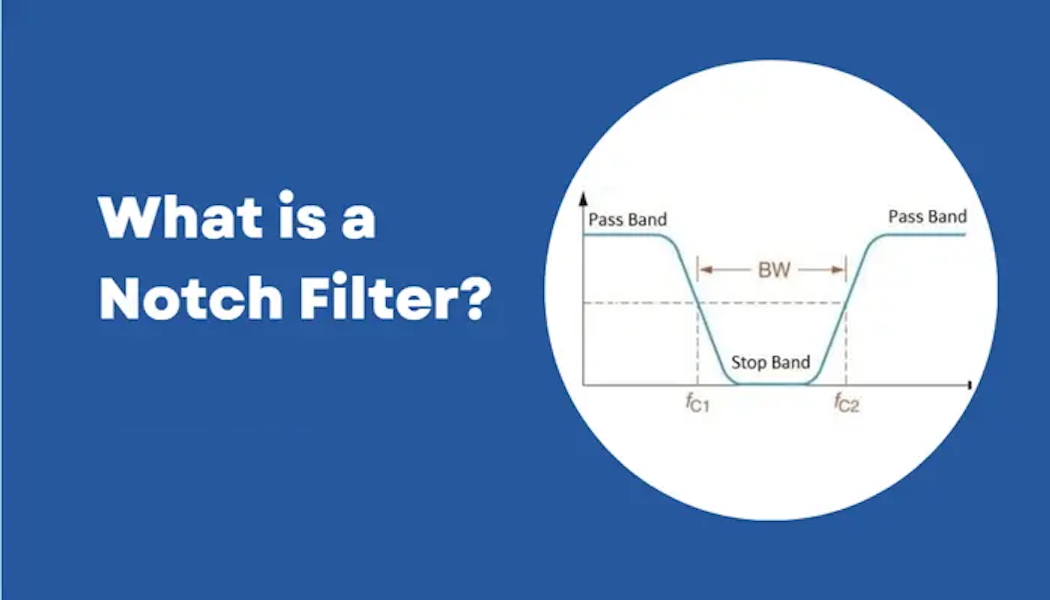

陷波滤波器又称带阻滤波器（Band-Stop Filter, BSF）的特殊形式，其核心功能是对某一特定频率或极窄频率范围的信号进行大幅度衰减（形成\"陷波\"效果），同时允许该频率以外的其他信号几乎无损耗地通过。与普通带阻滤波器相比，陷波滤波器的显著特征是阻带极窄、选择性极高，通常仅针对单个频率点或几赫兹范围内的信号进行抑制，犹如在连续的频率谱中\"挖去\"特定的频率成分。
从信号处理本质来看，陷波滤波的核心价值在于解决\"特定频率干扰抑制\"问题——当有用信号中混入固定频率的噪声（如电力系统的50Hz/60Hz工频干扰）时，陷波滤波器能精准\"剔除\"干扰成分，同时最大程度保留有用信号的原始特征，这是低通、高通等常规滤波器难以实现的。
二、工作原理
陷波滤波的工作机制核心是利用电路或算法的谐振特性，通过阻抗突变或信号抵消实现对特定频率的抑制。根据实现方式的不同，其原理可分为模拟域和数字域两类。
1.模拟陷波滤波器：基于RLC谐振的阻抗调控
模拟陷波滤波器主要由电阻（R）、电感（L）、电容（C）等无源元件或结合运算放大器的有源元件构成，其工作原理依赖于LC回路的谐振特性：
•串联谐振机制：由LC串联组成的回路，当输入信号频率等于回路谐振频率时，电感与电容的阻抗相互抵消，回路呈现极低阻抗，使该频率的干扰信号被旁路至地，无法传递至输出端；而偏离谐振频率的有用信号则因回路高阻抗得以顺利通过。这种结构常见于收音机等设备中，用于抑制特定频率的干扰信号。
•并联谐振机制：由LC并联组成的回路，在谐振频率下会呈现极高阻抗，相当于\"阻断\"该频率信号的传输路径，从而实现抑制；非谐振频率信号则因回路低阻抗而正常通过。该结构因附加损耗小，常被接在天线线圈等敏感部位。
•有源增强机制：为提升滤波性能，实际应用中常将无源LC网络与运算放大器结合，构成有源陷波滤波器（如Twin-T陷波滤波器）。通过正反馈调节可提高电路的品质因数（Q值），使陷波更尖锐，衰减深度更深，部分设计可实现超过-60dB的衰减效果。
2.数字陷波滤波器
随着数字信号处理技术的发展，数字陷波滤波器在现代系统中应用愈发广泛。其原理是通过离散时间系统的传递函数设计，在特定频率处配置共轭零点，使该频率信号的增益趋近于零，同时配置共轭极点以保证系统稳定性并优化通带特性。
数字实现的优势在于灵活性——通过算法（如最小均方误差LMS、递归最小二乘RLS）可实时调整陷波频率，适应干扰频率的动态变化，这种自适应陷波滤波器在干扰频率漂移的场景中表现尤为出色。
三、核心分类
陷波滤波器的分类维度多样，核心可按实现技术、能量特性和结构形式划分，不同类型的滤波器适用于不同的应用场景。
1.按实现技术：模拟与数字之分
模拟陷波滤波器
•核心元件：RLC无源元件、运算放大器
•优势：实时性强、无需模数转换、成本低
•局限：频率调节困难、易受温度等环境因素影响
•典型应用：收音机抗干扰、模拟音频设备\t数字陷波滤波器
•核心技术：IIR/FIR算法、自适应算法
•优势：频率可调、稳定性好、滤波特性精准
•局限：依赖数字处理器、存在时延
•典型应用：生物医学信号处理、数字通信
2.按能量特性：有源与无源之分
•无源陷波滤波器：仅由RLC等无源元件组成，无需外部电源。结构简单、可靠性高，但陷波深度有限（Q值低，通常Q=0.25左右），通带增益不均匀。适用于对滤波性能要求不高的低压、低频场景。
•有源陷波滤波器：引入运算放大器和反馈网络，可通过正反馈提升Q值，实现更深的陷波深度和更尖锐的选择性。同时能补偿信号损耗，保证通带增益稳定，是高精度应用的首选。
3.按结构形式：典型拓扑分类
•LC谐振型：包括串联、并联及混合谐振结构，是最基础的无源陷波形式，广泛用于射频和低频电路。
•Twin-T型：由两个RC-T网络组成，通过低通与高通特性的叠加实现陷波，是有源陷波的经典结构。通过调节反馈电阻可灵活调整Q值，适配不同选择性需求。
•微带/波导型：基于微波传输线的谐振特性设计，适用于高频通信系统，通过微带线的阻抗突变实现特定频率抑制。
四、典型应用
陷波滤波的核心优势在于\"精准去噪\"，这使其在众多领域获得广泛应用，以下为最具代表性的场景：
1.生物医学信号处理：保障诊断准确性
心电图（ECG）、脑电图（EEG）等生物医学信号极其微弱，极易受到50Hz/60Hz工频干扰的污染，表现为周期性波动，严重影响诊断准确性。陷波滤波器是解决该问题的核心技术——通过设计中心频率为50Hz（或60Hz）、带宽0.5~2Hz的窄带陷波滤波器，可有效抑制干扰。
实验数据表明：在MIT-BIH心律失常数据库的ECG信号处理中，陷波滤波可将信噪比（SNR）从4.55dB提升至25.93dB，均方误差（MSE）降至0.000082，在去除干扰的同时完整保留了心电信号的关键特征。
2.音频与音响系统：优化听觉体验
在音频设备中，陷波滤波器主要用于消除两类干扰：一是电力系统引入的50Hz/60Hz\"嗡嗡声\"；二是声学环境中的共振峰或啸叫频率。在专业音响、图形均衡器和电子分频器中，可变陷波滤波器可实时调节陷波频率，精准处理音乐声学响应中的窄峰问题，提升音质纯度。
3.通信与射频系统：提升抗干扰能力
无线通信中，邻近频道的泄漏信号或特定频率干扰会严重影响通信质量。陷波滤波器可集成于接收机前端，抑制这些干扰信号。例如在射频识别（RFID）系统中，陷波滤波器用于阻断载波频率的二次谐波，避免对接收链路的干扰；在卫星通信中，微带陷波滤波器用于抑制特定频段的噪声，保障信号传输稳定性。
4.电力电子设备：抑制谐波干扰
变频器、逆变器等电力电子设备运行时会产生大量谐波，这些谐波不仅影响设备本身性能，还会污染电网。陷波滤波器可针对性地滤除3次、5次等特征谐波，降低谐波畸变率，保护电网和设备安全。例如在光伏并网系统中，陷波滤波器用于抑制逆变器输出的特定频率谐波，满足电网接入标准。
五、关键设计参数
陷波滤波器的设计需围绕以下核心参数展开，这些参数直接决定了滤波效果与适用场景：
这些核心参数具体包括：首先是中心陷波频率（f₀），即需要抑制的目标频率，它是陷波滤波器设计的基准，直接决定了滤波的精准度，若该参数偏离干扰频率则无法有效抑制干扰；其次是陷波深度，指中心频率处的信号衰减程度（单位为dB），衰减越深（如-60dB），对干扰的抑制就越彻底；再者是阻带带宽（BW），定义为信号衰减达到-3dB时的频率范围，带宽越窄意味着滤波器的选择性越高，对有用信号的影响也越小；品质因数（Q值）是反映选择性的核心指标，其计算公式为Q=f₀/BW，Q值越高，阻带越窄，陷波效果越尖锐；最后是通带插入损耗，即通带频率信号的衰减程度，该损耗越低，有用信号的保留就越完整。
这些参数相互关联，设计时需权衡——例如提升Q值可增强选择性，但可能导致通带波纹增大；增加陷波深度可能牺牲通带平坦度，需根据具体应用场景优化。
六、发展趋势
随着应用场景的复杂化，陷波滤波技术呈现两大发展趋势：
1.自适应化：针对干扰频率动态漂移的场景（如移动设备通信、工业电磁环境），自适应陷波滤波器通过LMS、RLS等算法实时检测干扰频率，动态调整滤波参数，保持稳定的抑制效果。这种智能滤波方式已成为生物医学、无线通信等领域的研究热点。
2.集成化与微型化：在消费电子和物联网设备中，陷波滤波器正朝着片上集成方向发展。通过CMOS工艺将数字陷波算法集成于信号处理芯片，或采用微型化微带结构实现射频陷波功能，大幅降低设备体积与功耗，满足便携化需求。
七、总结
陷波滤波作为一种精准的频率选择技术，其核心价值在于\"靶向抑制干扰、完整保留信号\"。从基于LC谐振的模拟电路到基于算法的数字实现，从无源到有源结构，陷波滤波技术的发展始终围绕\"更高选择性、更深衰减、更强适应性\"的目标。在生物医学诊断、音频优化、通信抗干扰等关键领域，陷波滤波器已成为保障系统性能的核心单元。
