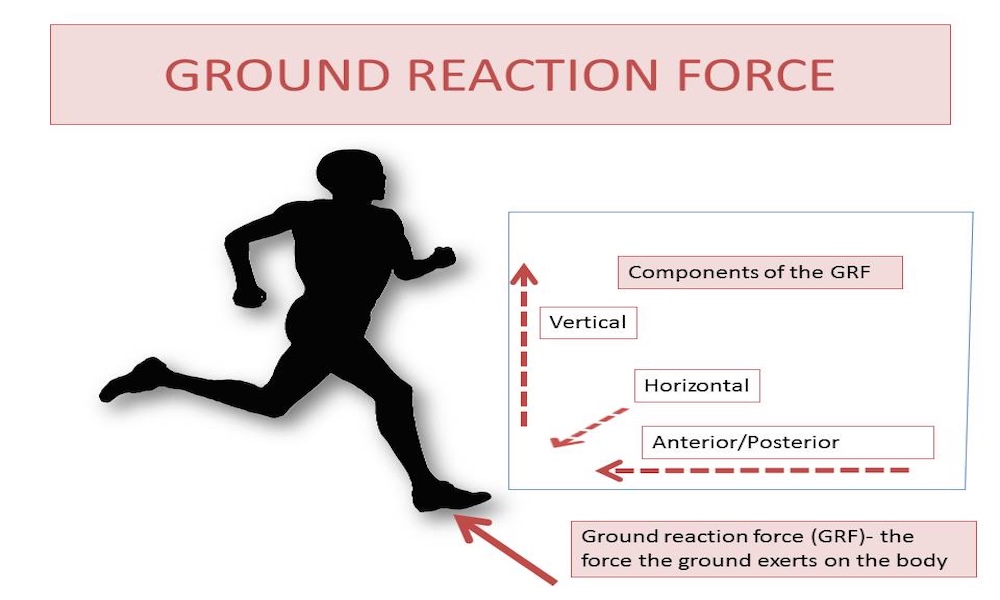

地面反作用力（Ground Reaction Force, GRF）是人体与地面接触时地面施加给人体的反作用力，其精准计算对生物力学分析、运动康复评估、步态研究等领域具有重要意义。基于牛顿力学原理与压力-力换算关系，直接通过传感器数据计算GRF的核心思路可概括为“压力积分+姿态修正”，而精准的传感器数据是该方法实现的前提，以下先阐述传感器数据准备方法，再详解GRF计算的具体环节。
一、传感器数据准备方法
传感器数据准备是GRF精准计算的基础，需围绕“数据精准性”“时空一致性”核心目标，完成传感器选型、校准、同步及预处理四大关键步骤，具体如下：
1.传感器选型：匹配测量需求
需根据GRF计算的精度要求、应用场景（如实验室步态分析、运动现场监测）选择适配的压力传感阵列与IMU传感器。压力传感阵列优先选择空间分辨率≥10×10像素、压力测量范围0-200kPa、响应时间＜10ms的产品（如Velostat柔性阵列、Tekscan压力平台），确保能捕捉足底压力的细微分布与动态变化；IMU需选用采样率≥100Hz、加速度测量范围±16g、角速度测量范围±2000°/s的六轴或九轴传感器，保证能精准采集人体运动的加速度与姿态数据，为水平GRF估算提供可靠输入。
2.传感器校准：消除系统误差
校准是消除传感器固有误差的关键，需分别对压力传感阵列与IMU进行针对性处理。压力传感阵列采用“标准力源加载法”：将已知质量的标准砝码（精度±0.01kg）依次加载至每个传感单元，记录传感器输出值与实际压力（压力=砝码重力/单元面积）的对应关系，通过线性拟合建立校准方程，修正单元灵敏度差异与零漂；IMU采用“静态零偏校准+动态姿态校准”组合方式：静态时静置传感器30s，采集加速度与角速度数据计算零偏值并补偿；动态时通过光学运动捕捉系统（如Vicon）获取精准姿态作为参考，修正IMU的姿态积分误差。
3.数据同步：保证时空一致性
由于GRF计算需融合压力数据与IMU数据，需实现两类传感器的时间与空间同步。时间同步采用“硬件触发+时间戳对齐”方案：通过外部触发信号（如TTL信号）同时启动两类传感器采集，确保数据起始时间一致；采集过程中每帧数据添加高精度时间戳（精度≤1ms），后续通过时间戳匹配消除传输延迟导致的异步误差。空间同步需建立传感器坐标系关联：将压力传感阵列的坐标系原点设定为足底前端中点，IMU坐标系与下肢坐标系对齐（如将IMU固定于胫骨外侧，其X轴与胫骨长轴一致），通过坐标变换矩阵实现两类数据的空间统一。
4.数据预处理：提升数据质量
原始传感器数据易受噪声干扰，需通过预处理优化。压力数据采用“中值滤波+低通滤波”组合：中值滤波（窗口大小3×3）消除椒盐噪声，低通滤波（截止频率10Hz）滤除高频振动干扰；IMU数据采用“卡尔曼滤波”：结合加速度计与陀螺仪数据融合估算姿态，同时抑制加速度测量中的重力分量干扰与角速度漂移。此外，需剔除无效数据段（如非接触时段的压力数据、运动开始前的静态IMU数据），并对数据进行归一化处理（如将压力数据转换为相对压力值），为后续计算降低复杂度。
二、垂直GRF计算：压力积分的直接应用
垂直方向的GRF是GRF中最核心且易精准获取的分量，其计算逻辑基于“压力-面积-力”的换算关系，核心步骤为“单元分力计算-全区域分力求和”。
在实际测量中，压力传感阵列（如薄膜压力传感器、压力平台等）会将测量区域划分为多个独立的压力传感单元，每个单元可同步获取自身的压力测量值（单位：Pa，即N/m²）。由于每个传感单元都有明确的有效感应面积（单位：m²），根据力的定义（力=压力×面积），将单个传感单元的压力测量值乘以其有效感应面积，即可得到该单元对垂直GRF的贡献分力。将所有传感单元的分力进行矢量求和，最终得到的总力值即为垂直方向的GRF。
这一方法在实际应用中已得到充分验证，例如深圳大学团队基于Velostat柔性压力传感器开发的GRF计算算法，便采用了该核心思路。实验数据显示，该算法计算得到的GRF第一峰值（步态周期中足跟着地瞬间的峰值力）平均误差仅为7.4%，第二峰值（步态周期中足底完全接触地面时的峰值力）平均误差低至6.2%，展现出较高的计算精度，满足多数生物力学分析的需求。
三、水平GRF估算：加速度结合压力中心的修正方法
水平方向（包括前后向和内外向）的GRF由于受人体运动姿态、重心偏移等因素影响，无法直接通过压力传感器数据单独计算，需结合惯性测量单元（Inertial Measurement Unit, IMU）的姿态数据，通过“理论推导+实际修正”的方式实现估算。
其计算过程分为两步：首先是理论力值推导，基于牛顿第二定律（F=ma），人体在水平方向的合力与人体质量及水平加速度直接相关。IMU传感器可实时采集人体的水平加速度（单位：m/s²）与角速度数据，已知被测试者的人体质量（单位：kg），即可通过公式F=m·a初步计算出水平方向的理论GRF。
其次是实际修正环节，由于IMU测量的加速度数据可能存在噪声，且人体运动时质心与压力中心并非完全重合，仅通过理论公式计算易产生误差。因此需要引入压力中心（Center of Pressure, CoP）轨迹的变化率进行修正——压力中心是压力传感阵列上所有压力单元的合力作用点，其在水平方向的运动变化率可反映人体重心的动态偏移趋势，通过该变化率对理论计算的水平GRF进行补偿调整，能有效提升水平GRF的估算精度。
四、三维GRF合成：分力整合与姿态关联
三维GRF是垂直方向（Z轴）、前后方向（X轴）、内外方向（Y轴）三个分力的矢量合成结果，不仅需要整合各方向的力值大小，还需结合下肢姿态角确定其方向与作用点，形成完整的GRF三维矢量信息。
在数据整合阶段，首先需确保垂直、前后、内外三个方向的分力数据在时间维度上完全同步——压力传感器采集的压力数据与IMU采集的姿态数据需通过时间戳对齐，避免因数据不同步导致的合成误差。随后，结合IMU测量的下肢关节姿态角（如髋关节、膝关节、踝关节的屈伸角、内收外展角等），建立下肢运动学模型，将三个方向的分力与下肢姿态关联。
最终通过矢量合成算法，计算得到GRF的三维矢量参数：矢量大小为三个分力的平方和开根号，方向由各分力的比值及下肢姿态角共同确定，作用点则通过压力中心轨迹与下肢运动学模型的融合计算得出。这一完整的合成过程，实现了从单一力值到三维矢量的跨越，为精准分析人体运动力学特征提供了全面的数据支撑。
五、总结
基于传感器数据的GRF计算以“压力积分+姿态修正”为核心，通过压力传感阵列实现垂直GRF的直接计算，结合IMU与压力中心数据完成水平GRF的精准估算，最终整合多维度数据得到三维GRF矢量。这一方法充分融合了压力传感技术与惯性测量技术的优势，既遵循牛顿力学的基本原理，又通过实际数据修正弥补了理论模型的不足，为GRF的高效、精准测量提供了可行路径。
