在自动驾驶、无人机导航、机器人控制、虚拟现实（VR）/增强现实（AR）等众多前沿技术领域，惯性测量单元（Inertial Measurement Unit，简称IMU）扮演着“感知核心”的关键角色。它无需依赖外部信号，就能实时捕捉载体的运动状态，为各类系统提供不可或缺的姿态与运动数据。
一、IMU的核心定义：什么是惯性测量单元？
惯性测量单元（IMU）是一种基于惯性原理，通过集成加速度计和陀螺仪（部分高端型号还会集成磁力计），实时测量载体在三维空间内的线加速度、角速率（角速度），并可进一步解算出姿态角（如俯仰角、横滚角、航向角）的传感器组合装置。其核心特性是“自主性”——无需依赖GPS、雷达等外部环境信息，仅通过内部传感器感知自身运动变化，因此在遮挡、干扰等复杂环境下仍能稳定工作，是惯性导航系统（INS）的核心组成部分。
简单来说，IMU的作用相当于载体的“运动神经”：加速度计负责感知“速度变化的快慢”，陀螺仪负责感知“转动的快慢”，两者结合就能完整描述载体的空间运动状态，为后续的导航、控制决策提供基础数据。
二、IMU的核心组成：传感器的“黄金组合”

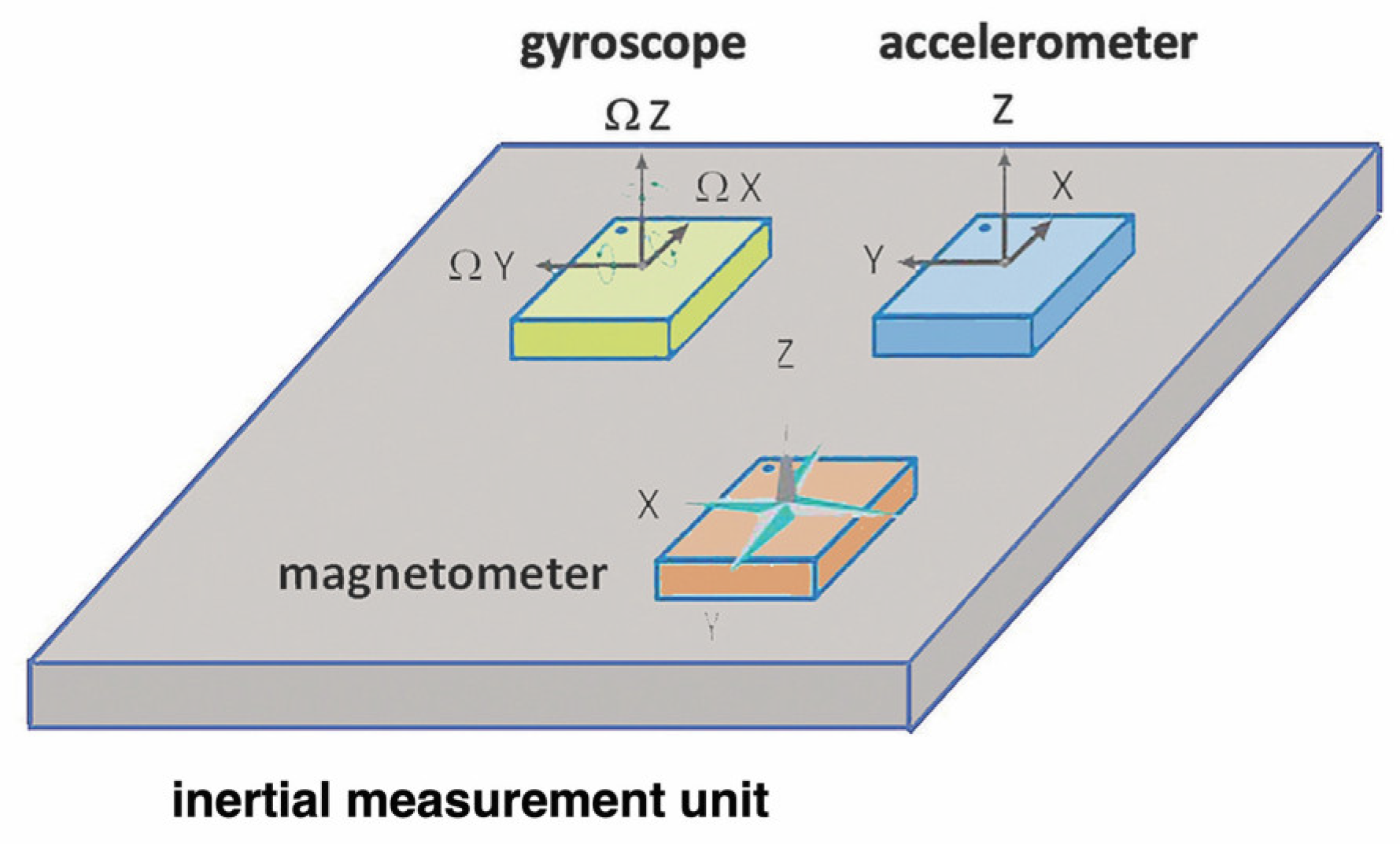

IMU的性能优劣直接取决于其内部集成的传感器类型与精度。主流IMU通常以“加速度计+陀螺仪”为基础架构，部分面向高精度场景的型号会增加磁力计以修正姿态漂移，形成“三轴加速度计+三轴陀螺仪+三轴磁力计”的九轴配置。
1.核心组件一：三轴加速度计
加速度计的核心功能是测量载体在三维正交坐标系（通常为载体坐标系，即x、y、z轴分别对应载体的前进/后退、左移/右移、上升/下降方向）内的线加速度。其工作原理基于牛顿第二定律（F=ma），通过检测内部敏感元件（如质量块）在加速度作用下产生的惯性力，将力学信号转化为电信号，进而计算出加速度大小。
需要注意的是，加速度计测量的是“绝对加速度”，包括载体的运动加速度和重力加速度的分量。例如，当IMU静止放置时，z轴加速度计会检测到9.8m/s²的重力加速度，这一特性也被用于辅助计算载体的俯仰角和横滚角。
2.核心组件二：三轴陀螺仪
陀螺仪的作用是测量载体绕三维坐标系各轴的角速率（单位通常为°/s或rad/s），即转动的快慢和方向。其工作原理基于角动量守恒定律——高速旋转的陀螺转子会保持其角动量方向不变，当载体发生转动时，转子与载体之间的相对运动将通过传感机构转化为电信号，从而输出角速率数据。
与加速度计不同，陀螺仪测量的是“相对运动”，通过对其输出的角速率进行积分运算，即可得到载体绕各轴的转动角度，进而解算出俯仰角（绕x轴转动）、横滚角（绕y轴转动）和航向角（绕z轴转动）。但陀螺仪存在“漂移”问题，即长时间积分后，微小的测量误差会不断累积，导致姿态角计算出现偏差，因此需要结合其他传感器进行修正。
3.辅助组件：三轴磁力计（可选）
磁力计并非IMU的必需组件，但在需要高精度姿态测量的场景中应用广泛。其核心功能是测量地球磁场的强度和方向，通过将测量到的磁场信号与已知的地球磁场模型对比，可确定载体的绝对航向角（即与地理正北方向的夹角）。
由于陀螺仪的航向角易受漂移影响，而磁力计能提供绝对航向参考，因此“加速度计+陀螺仪+磁力计”的九轴配置可通过数据融合算法（如卡尔曼滤波）互补短板，显著提升姿态测量的长期稳定性和精度。不过，磁力计易受金属物体、电磁干扰等环境因素影响，使用时需进行校准。
三、IMU的工作原理：从信号采集到姿态解算
IMU的工作流程可分为“信号采集—数据预处理—姿态解算”三个核心环节，其本质是通过传感器获取原始数据，再通过算法将数据转化为可直接使用的姿态与运动信息。
1.第一步：原始信号采集
加速度计、陀螺仪（及磁力计）分别在三维坐标系内同步采集数据：加速度计输出各轴的线加速度值（单位：m/s²），陀螺仪输出各轴的角速率值（单位：°/s），磁力计输出各轴的磁场强度值（单位：μT）。这一过程要求传感器具备较高的采样率（通常从几十Hz到几千Hz不等），以确保能捕捉到载体的快速运动变化。
2.第二步：数据预处理
原始传感器数据中通常包含噪声（如电子噪声、机械振动干扰）和系统误差（如零偏、刻度因子误差、安装误差），因此需要进行预处理以提升数据质量。常见的预处理手段包括：
•零偏校准：消除传感器在静止状态下输出的固定偏差（如陀螺仪零漂、加速度计零偏）；
•滤波去噪：通过低通滤波、卡尔曼滤波的预测环节等手段，滤除高频噪声；
•误差补偿：根据传感器的校准模型，补偿刻度因子误差（输入与输出的比例偏差）和安装误差（传感器轴与载体轴的不重合偏差）。
3.第三步：姿态解算与数据输出
预处理后的传感器数据将通过姿态解算算法转化为载体的姿态角（俯仰角、横滚角、航向角）和运动参数（速度、位移等）。核心算法包括：
•陀螺仪积分：对陀螺仪输出的角速率进行时间积分，得到载体绕各轴的转动角度，进而得到姿态变化；但长时间积分会导致漂移累积。
•加速度计辅助姿态修正：利用加速度计测量的重力加速度分量，对陀螺仪解算的俯仰角和横滚角进行修正，抑制短期漂移。
•磁力计辅助航向修正：通过磁力计测量的地球磁场方向，对陀螺仪解算的航向角进行修正，解决长期航向漂移问题。
•数据融合算法：核心为卡尔曼滤波及其衍生算法（如扩展卡尔曼滤波EKF、无迹卡尔曼滤波UKF），通过融合多传感器数据，在噪声抑制和误差修正之间找到平衡，输出稳定、高精度的姿态与运动信息。
最终，IMU通常以数字信号（如通过SPI、I2C、UART等接口）输出经过解算的姿态角、加速度、角速率等数据，供上层系统（如自动驾驶的决策模块、无人机的飞控系统）使用。
四、IMU的关键性能指标：决定精度的核心参数
IMU的性能指标直接决定了其适用场景，不同领域对指标的要求差异极大（如消费级VR设备与军用导弹导航的IMU精度要求相差上万倍）。核心性能指标主要包括以下几类：
1.陀螺仪关键指标
•零偏稳定性（Bias Stability）：衡量陀螺仪在静止状态下输出偏差的长期稳定性，单位通常为°/h（度/小时）。这是陀螺仪最重要的指标，直接决定姿态解算的长期精度——零偏稳定性越低，漂移越慢，精度越高。消费级IMU的零偏稳定性通常在100°/h以上，工业级约为10-50°/h，而军用级可达到0.001°/h以下。
•角随机游走（Angular Random Walk, ARW）：衡量陀螺仪输出的短期噪声特性，单位为°/√h。反映了陀螺仪在短时间内的随机误差，对快速姿态变化的测量精度有重要影响。
•量程（Full Scale Range）：陀螺仪能准确测量的最大角速率，单位为°/s。需根据载体的运动特性选择——如无人机的量程通常为±2000°/s，而高精度云台的量程可低至±500°/s。
2.加速度计关键指标
•零偏稳定性（Bias Stability）：与陀螺仪类似，指加速度计在静止时输出的固定偏差，单位通常为μg（1μg=10⁻⁶g，g为重力加速度）。消费级约为100-1000μg，工业级约为10-100μg，军用级可达到0.1μg以下。
•速度随机游走（Velocity Random Walk, VRW）：衡量加速度计的短期噪声，单位为m/s/√h，影响速度和位移计算的短期精度。
•量程：加速度计能准确测量的最大加速度，单位为g。消费级设备通常为±2-8g，工业级为±16g，而用于剧烈运动场景（如赛车）的IMU量程可达到±40g以上。
3.系统级关键指标
•采样率（Sampling Rate）：IMU每秒采集数据的次数，单位为Hz。采样率越高，越能捕捉快速运动，但同时会增加数据量和处理压力。消费级IMU采样率通常为100-1000Hz，工业级可达到2000Hz以上。
•姿态更新率：IMU输出解算后姿态数据的频率，单位为Hz，通常与采样率匹配或略低，直接影响上层系统的响应速度。
•温度稳定性：传感器性能随温度变化的程度。温度变化会导致零偏、刻度因子等参数漂移，因此高精度IMU通常内置温度补偿模块，确保在宽温度范围内（如-40℃~85℃）的稳定性。
五、IMU的分类：按精度与技术原理划分
根据核心传感器的技术原理和精度水平，IMU可分为多个类别，分别对应不同的应用场景。
1.按技术原理划分
•微机电系统（MEMS）IMU：当前应用最广泛的IMU类型，核心传感器基于MEMS技术制造，具有体积小、重量轻、成本低、功耗低的特点。其加速度计通过电容式、压阻式等原理检测质量块的位移，陀螺仪通过振动结构的科里奥利力实现角速率测量。MEMS IMU的精度覆盖范围广，从消费级（如手机、VR设备）到工业级（如无人机、机器人）均有应用，但精度上限低于光学陀螺IMU。
•光纤陀螺（FOG）IMU：基于萨格纳克效应，通过检测两束反向传播的激光在光纤环中的光程差来测量角速率。光纤陀螺具有精度高、寿命长、抗干扰能力强的特点，零偏稳定性可达到0.01-0.001°/h，主要应用于工业级高精度导航（如船舶、卫星）和军用领域。但体积和成本相对MEMS IMU更高。
•激光陀螺（RLG）IMU：通过环形激光器中两束反向激光的频率差测量角速率，精度极高（零偏稳定性可低于0.0001°/h），是目前惯性导航领域的“精度标杆”。主要用于军用（如导弹、战斗机）、航空航天（如航天器姿态控制）等对精度要求极高的场景，但结构复杂、成本昂贵，且存在“闭锁效应”，需通过机械抖动等方式补偿。
•半球谐振陀螺（HRG）IMU：基于半球形谐振子的振动模式变化测量角速率，具有超高可靠性、长寿命、抗恶劣环境的特点，精度接近激光陀螺，且无转动部件，维护成本低。主要应用于深空探测、战略武器等极端场景。
2.按精度水平划分
•消费级IMU：精度最低，陀螺仪零偏稳定性通常在100-1000°/h，加速度计零偏稳定性在100-1000μg。主要用于手机（如屏幕旋转、步数统计）、VR/AR设备（如头部姿态跟踪）、智能手表等消费电子产品，成本仅几美元到几十美元。
•工业级IMU：精度中等，陀螺仪零偏稳定性10-50°/h，加速度计零偏稳定性10-100μg。应用于无人机飞控、机器人导航、车载辅助驾驶、工业设备姿态监测等场景，成本从几百美元到几千美元不等。
•军用/航空航天级IMU：精度最高，陀螺仪零偏稳定性低于1°/h，部分可达0.001°/h以下。用于导弹制导、战斗机导航、船舶惯性导航、航天器姿态控制等关键领域，成本高达数万美元甚至数十万美元，且通常涉及技术封锁。
六、IMU的典型应用场景：从消费电子到国防军工
IMU的自主性和实时性使其在众多领域不可或缺，不同精度的IMU对应不同的应用需求，形成了从消费电子到国防军工的完整应用链条。
1.消费电子领域
消费级MEMS IMU是该领域的核心，凭借低成本、小体积的优势广泛应用：
•智能手机与智能穿戴：实现屏幕自动旋转（通过姿态角检测）、步数统计（通过加速度计检测振动）、导航辅助（在GPS信号弱时，通过IMU推算位置）、健康监测（如心率变异性辅助、跌倒检测）。
•VR/AR设备：实时跟踪用户的头部姿态、手部动作，实现虚拟场景与用户动作的同步，提升沉浸式体验。例如VR头盔中的IMU可在10ms内完成姿态更新，确保画面无延迟。
•游戏手柄与运动相机：游戏手柄通过IMU实现体感操作（如挥舞手柄模拟击球）；运动相机（如GoPro）通过IMU实现画面防抖，抵消拍摄过程中的抖动。
2.工业与民用领域
工业级IMU（MEMS或光纤陀螺）主要用于运动控制和导航定位，要求较高的稳定性和可靠性：
•无人机与无人车：无人机的飞控系统依赖IMU实时获取姿态（如悬停时的平衡控制）和运动状态（如加速、转向），在GPS中断时（如室内、峡谷），通过IMU实现“无GPS导航”；无人车则通过IMU与GPS、激光雷达的融合，提升复杂路况下的定位精度。
•机器人与自动化设备：工业机器人（如机械臂）通过IMU检测末端执行器的姿态，确保精准抓取和装配；服务机器人通过IMU实现自主避障和路径规划，适应家庭、商场等复杂环境。
•船舶与轨道交通：船舶导航中，IMU与GPS融合形成组合导航系统，在远洋航行中应对GPS信号丢失的情况；轨道交通领域，IMU用于列车定位和姿态监测，辅助实现自动驾驶。
•测绘与地质勘探：在无人机测绘、地震监测中，IMU用于记录设备的姿态和运动轨迹，确保测绘数据的准确性；地质勘探设备通过IMU检测振动加速度，辅助识别地下地质结构。
3.国防与航空航天领域
该领域对IMU的精度和可靠性要求极高，通常采用光纤陀螺、激光陀螺或半球谐振陀螺IMU：
•军用装备：导弹制导系统依赖IMU实现“发射后不管”，在无外部信号（如被电子干扰）的情况下，通过IMU精确推算飞行轨迹，命中目标；战斗机、坦克的导航系统通过IMU提供实时姿态和位置信息，确保在复杂战场环境下的机动性。
•航空航天：航天器（如卫星、空间站）通过IMU监测姿态，实现轨道调整和稳定控制；运载火箭在发射过程中，IMU实时提供加速度和角速率数据，用于修正飞行轨迹，确保精准入轨。
•特种作战：特种部队的单兵导航设备（如战术头盔）集成IMU，在丛林、地下等GPS屏蔽环境下，为士兵提供位置和姿态参考，确保战术行动的隐蔽性和准确性。
七、IMU的发展趋势：高精度、小型化与多传感器融合
随着下游应用需求的升级，IMU正朝着“更高精度、更小体积、更低功耗、更强融合能力”的方向发展，同时技术创新不断突破性能瓶颈。
•MEMS IMU精度提升：通过新型MEMS结构设计（如双质量块、谐振式）、先进封装技术（如真空封装减少空气阻尼）和校准算法（如自适应卡尔曼滤波），消费级MEMS IMU的精度正逐步接近工业级，而工业级MEMS IMU的零偏稳定性已突破1°/h，有望部分替代中低端光纤陀螺。
•光纤陀螺小型化与低成本化：通过光纤环小型化（如微光纤环）、集成光学器件等技术，光纤陀螺IMU的体积和成本大幅降低，正从军用向高端工业领域普及（如船舶导航、无人机高精度导航）。
•多传感器融合深化：IMU与GPS、北斗、激光雷达（LiDAR）、视觉传感器（摄像头）的融合成为主流趋势。例如在自动驾驶中，IMU的高采样率可弥补GPS的更新延迟，激光雷达的环境感知能力可修正IMU的漂移，形成“优势互补”的定位系统。
•极端环境适应性增强：针对高温、高压、强振动、强电磁干扰等极端场景（如深空探测、井下勘探），IMU通过材料创新（如耐高温陶瓷封装）和结构优化，提升可靠性和稳定性，满足特殊领域的应用需求。
八、总结
惯性测量单元（IMU）作为一种核心的运动感知设备，以“加速度计+陀螺仪”为核心架构，通过惯性原理实现载体运动状态的自主测量。其性能覆盖从消费级到军用级的全范围，应用场景渗透到消费电子、工业控制、国防军工等众多领域，成为现代智能系统不可或缺的“感知中枢”。
