在航空、航海、无人机、机器人等众多需要精准定位与姿态控制的领域，姿态与航向参考系统（Attitude and Heading Reference System，简称AHRS）扮演着至关重要的角色。它作为一种核心的惯性测量设备，能够实时输出载体的姿态角（俯仰角、横滚角）和航向角，为载体的导航、控制和决策提供关键数据支撑。本文将从定义、核心功能、工作原理、关键组成、应用场景及技术发展趋势等方面，对AHRS进行全面深入的解析。
一、AHRS的基本定义与核心功能
1.基本定义
AHRS是一种基于惯性原理和传感器融合技术的系统，它无需依赖外部参考信号（如GPS）即可在短时间内独立输出载体的姿态和航向信息。与传统的惯性导航系统（INS）相比，AHRS结构更简洁、成本更低，虽然在长时间精度上略逊一筹，但能满足大多数中低精度需求的应用场景，是INS技术在民用和工业领域的重要简化与应用延伸。
2.核心功能
AHRS的核心功能是实时、准确地获取载体的空间姿态与航向信息，具体可拆解为三个关键参数的测量与输出：
•俯仰角（Pitch）：载体绕横向轴（垂直于机身前进方向）的旋转角度，反映载体的上下倾斜状态，如飞机抬头或低头的角度。
•横滚角（Roll）：载体绕纵向轴（平行于机身前进方向）的旋转角度，体现载体的左右倾斜状态，如飞机倾斜转弯时的角度。
•航向角（Heading）：载体纵向轴与地球真北或磁北方向的夹角，用于确定载体的行驶或飞行方向，是导航中“向哪里去”的核心参数。
此外，部分高性能AHRS还会同步输出载体的角速率、线加速度等原始数据，为后续的控制算法提供更丰富的输入信息。
二、AHRS的工作原理与技术核心
1.工作原理框架
AHRS的工作原理基于“惯性测量+传感器融合”的双重逻辑。首先，通过惯性传感器采集载体的运动原始数据；然后，利用融合算法对多源数据进行校准和优化，最终输出稳定、准确的姿态与航向信息。其核心逻辑是通过惯性测量捕捉载体的瞬时运动变化，同时借助辅助传感器修正惯性测量的累积误差，实现“短期高精度+长期稳定性”的平衡。
2.关键技术：传感器融合算法
传感器融合是AHRS的技术核心，其目的是解决单一传感器的局限性。由于惯性传感器（如陀螺仪）存在漂移误差，长时间单独使用会导致姿态数据严重偏离实际；而磁传感器易受电磁干扰，加速度计易受载体动态加速度影响。因此，AHRS必须通过融合算法将多传感器数据进行互补校准。
目前主流的融合算法包括：
•卡尔曼滤波（Kalman Filter）：适用于线性系统，通过预测-更新的迭代过程，对传感器噪声进行有效抑制，是AHRS中应用最广泛的基础算法。
•扩展卡尔曼滤波（EKF）：针对AHRS姿态解算中的非线性问题（如姿态角与传感器数据的非线性关系），通过泰勒展开将非线性系统线性化，拓展了卡尔曼滤波的应用场景。
•无迹卡尔曼滤波（UKF）：通过无迹变换处理非线性问题，避免了EKF线性化带来的误差，在高精度AHRS中应用日益广泛。
•互补滤波（Complementary Filter）：结构简单、计算量小，通过高低通滤波器分别提取不同传感器的有效信息（如陀螺仪的高频姿态变化、加速度计的低频姿态基准），适用于对实时性要求高、算力有限的场景（如小型无人机）。
三、AHRS的关键组成部分
AHRS的硬件系统主要由惯性传感器模块、辅助传感器模块、数据处理单元和通信接口四部分组成，各部分协同工作实现数据的采集、处理与输出。
1.惯性传感器模块（核心感知单元）
惯性传感器是AHRS获取载体运动数据的核心，主要包括陀螺仪和加速度计，二者通常集成在MEMS（微机电系统）芯片中，实现小型化和低成本。
•陀螺仪（Gyroscope）：测量载体的角速率，是姿态解算的直接依据。通过积分角速率可得到姿态角的变化量，但存在零偏漂移（即无运动时输出非零值），需通过融合算法修正。MEMS陀螺仪凭借体积小、成本低的优势，成为民用AHRS的主流选择；而光纤陀螺仪、激光陀螺仪则因精度高，应用于航空航天等高端领域。
•加速度计（Accelerometer）：测量载体的比力（即惯性力与重力的合力）。在载体静止或匀速运动时，加速度计的输出可反映重力方向，从而为俯仰角和横滚角提供基准；但在载体加速运动时，会受到动态加速度干扰，需与陀螺仪数据融合使用。
2.辅助传感器模块（误差修正单元）
辅助传感器用于修正惯性传感器的累积误差，核心是磁传感器，部分高端AHRS还会集成GPS模块。
•磁传感器（Magnetometer）：测量地球磁场强度，通过地球磁场的方向为航向角提供绝对基准，解决陀螺仪航向角漂移的问题。但磁传感器易受载体本身的金属结构、电子设备电磁干扰，需进行磁校准（如硬磁校准、软磁校准）。
•GPS模块（可选）：部分AHRS集成GPS模块，通过GPS获取的速度、位置信息辅助修正姿态误差，尤其在长时间运动场景下，可进一步提升航向和姿态的稳定性。这类集成GPS的系统也被称为GNSS-AHRS。
3.数据处理单元与通信接口
数据处理单元是AHRS的“大脑”，通常由MCU（微控制单元）或DSP（数字信号处理器）组成，负责运行传感器融合算法、处理原始数据并输出姿态与航向信息。通信接口则用于实现AHRS与外部设备（如控制器、显控终端）的数据交互，常见接口包括UART、CAN、SPI、Ethernet等，可根据应用场景选择不同的通信速率和协议。
四、AHRS的主要应用场景
凭借“无外部依赖、实时输出、小型化”的优势，AHRS已广泛应用于航空、航海、地面交通、机器人、工业控制等多个领域，成为载体姿态与航向测量的核心设备。
1.航空领域

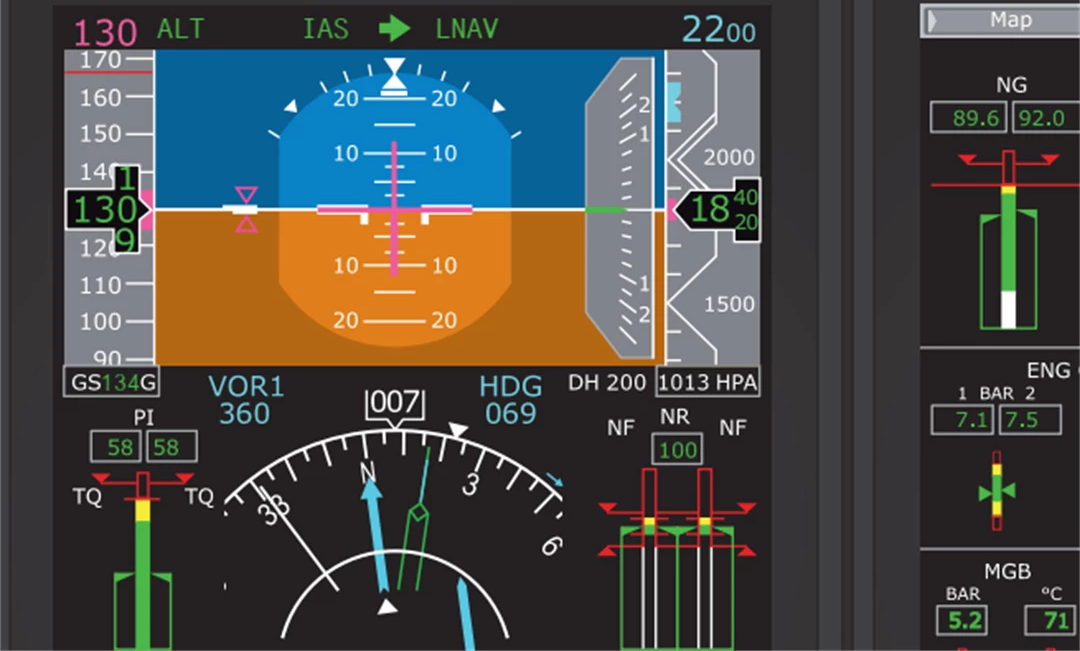

在通用航空、无人机、直升机等场景中，AHRS是关键的导航与控制设备。例如，小型通用飞机使用AHRS替代传统的机械陀螺仪，降低设备成本和重量；无人机通过AHRS实时获取姿态信息，实现稳定悬停、航线飞行、自动避障等功能；直升机在低空飞行时，AHRS提供的姿态和航向数据可辅助飞行员完成复杂机动。
2.航海领域
在船舶导航中，AHRS可替代传统的磁罗经和陀螺罗经，为船舶提供稳定的航向和姿态信息，尤其在GPS信号受遮挡的狭窄水域（如海峡、港口），AHRS的无外部依赖特性可确保导航不中断。同时，AHRS数据还可用于船舶的姿态控制（如减摇系统）和航海仪器的校准。
3.地面交通与机器人领域
在自动驾驶汽车中，AHRS用于获取车辆的姿态（如倾斜角）和行驶方向，辅助激光雷达、摄像头等传感器完成环境感知和路径规划；在AGV（自动导引车）中，AHRS确保车辆在仓储、工厂等场景中精准定位和行驶；在服务机器人、工业机器人中，AHRS帮助机器人实现平稳运动和姿态调整，提升作业精度。
4.其他领域
AHRS还在虚拟现实（VR）/增强现实（AR）、运动捕捉、地质勘探等领域有重要应用。例如，VR/AR设备通过AHRS实时捕捉用户头部的姿态变化，实现虚拟场景的同步切换；运动捕捉系统利用AHRS获取运动员的动作姿态数据，用于体育训练分析；地质勘探设备中的AHRS可校正勘探仪器的姿态，确保勘探数据的准确性。
五、AHRS的技术发展趋势
随着MEMS技术、传感器融合算法和芯片算力的不断提升，AHRS正朝着“高精度、小型化、低功耗、低成本”的方向发展，同时呈现出与其他技术深度融合的趋势。
•精度持续提升：一方面，MEMS传感器的制造工艺不断进步，零偏漂移、噪声等指标持续优化；另一方面，融合算法的升级（如基于深度学习的自适应融合算法）进一步提升了数据处理精度，使民用AHRS的性能逐渐接近传统中低端INS。
•小型化与集成化：MEMS技术的发展使AHRS的体积不断缩小，目前已出现芯片级AHRS产品；同时，AHRS正与GPS、激光雷达、摄像头等设备深度集成，形成一体化的导航感知系统，满足复杂场景的需求。
•低功耗与长续航：针对无人机、可穿戴设备等移动场景，AHRS通过低功耗芯片设计和算法优化，大幅降低功耗，延长设备续航时间。
•抗干扰能力增强：通过新型磁校准算法、电磁屏蔽设计等技术，AHRS的抗电磁干扰能力不断提升，适应复杂的工业环境和电磁环境。
六、总结
姿态与航向参考系统（AHRS）作为一种基于惯性原理和传感器融合技术的核心设备，通过实时输出载体的俯仰角、横滚角和航向角，为各领域的导航、控制提供了关键数据支撑。其核心优势在于“无外部依赖的短期高精度”，通过陀螺仪、加速度计、磁传感器的协同工作和融合算法的优化，有效平衡了精度与稳定性。
从应用场景来看，AHRS已渗透到航空、航海、无人机、自动驾驶、机器人等多个领域，成为现代智能化设备不可或缺的组成部分。未来，随着传感器技术、算法和芯片算力的持续进步，AHRS的性能将进一步提升，应用场景也将不断拓展，为更多智能化场景提供更可靠的姿态与航向解决方案。
